고객은 기존의 견고한 컨베이어 조립을 위한 맞춤형 단조 체인 부품 배치가 필요했습니다. 우리의 범위는 전체 체인의 설계나 공급보다는 고객의 도면에 맞게 제작된 단조 링크 구성요소를 포괄했습니다. 부품은 일관성 있게 맞아야 하고, 과도한 유격 없이 움직여야 하며, 사용 중 반복적인 하중과 마모를 견뎌야 했습니다.
베스트프로단조, 열처리, 마감, 검사를 하나의 프로젝트로 조율하여 도면 검토부터 최종 출시까지 고객에게 단일 창구를 제공합니다.
요소: 고객이 설계한 위조 링크 구성 요소
고객 신청: 기존의 중부하용 컨베이어 체인 시스템
재료: 고객 지정 열처리 합금강
공급 범위: 폐쇄형 단조, 트리밍, 열처리, 쇼트 블라스팅, 현지 마무리 및 검사
주요 관심사: 포크 오프닝, 결합 치수, 섹션 전환, 배치 일관성 및 열처리 제어
개방형 포크 모양으로 인해 맞춤형 단조 체인 구성요소가 변형에 민감해졌습니다. 단조 또는 열처리 중에 두 암의 간격이나 정렬이 변경되면 조립된 체인이 너무 빡빡해지거나, 너무 느슨해지거나, 하중이 고르지 않게 될 수 있습니다.
생산에 앞서 우리는 사용에 직접적인 영향을 미치는 영역에 대한 도면을 검토했습니다.
포크 오프닝 및 암 정렬
결합 폭 및 접촉 영역
개구부 주변의 하중 지지 전이
기능성 표면의 가공 여유

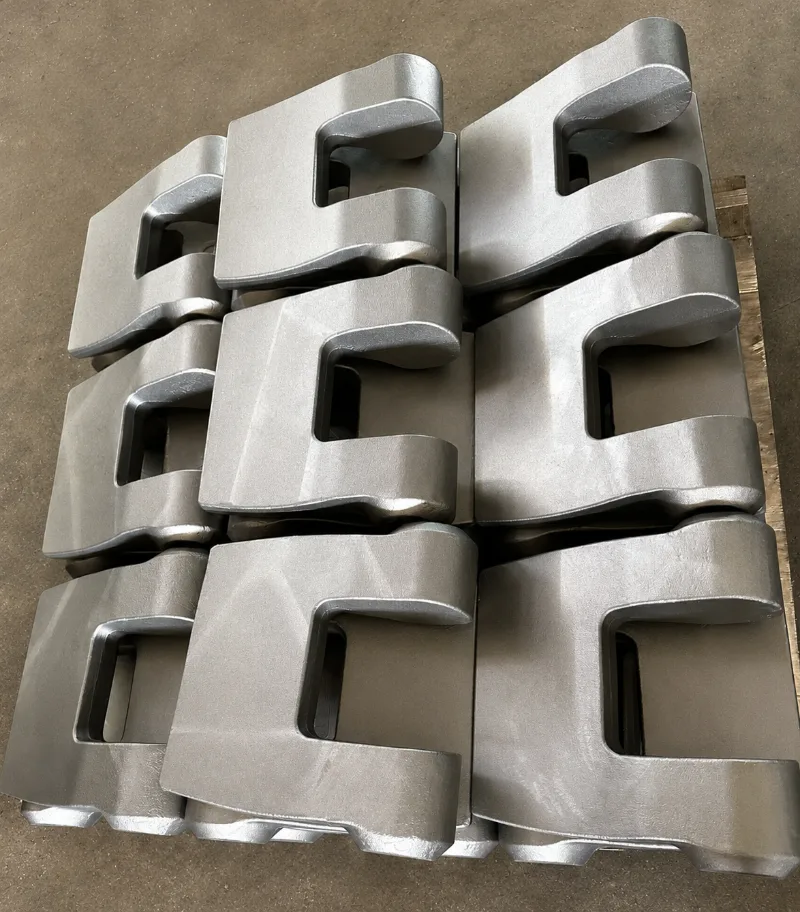

반복 하중에 필요한 강도를 제공하기 위해 폐쇄형 단조가 사용되었습니다. 합금 등급 및 열처리 조건은 고객 도면을 따랐습니다. 더 편리한 대체품으로 변경되지 않았습니다. 열처리 후 부품을 샷 블라스팅하여 스케일을 제거하고 사진에 표시된 실용적인 산업 마감을 그대로 유지했습니다.
검사는 암 정렬, 접촉 표면 및 지정된 열처리 조건과 함께 조립에 영향을 미치는 치수에 초점을 맞췄습니다. 완성된 배치는 일관된 포크 개구부와 프로파일을 보여 추가 수정 없이 부품이 고객의 체인 조립 단계로 이동할 수 있도록 했습니다.
고객이 얻을 수 있는 주요 이점은 간단했습니다. 관리할 인터페이스가 줄어들고 단조, 마감 및 검사 요구 사항을 일치시키는 일을 담당하는 단일 팀이 있다는 것입니다.
체인, 컨베이어 또는 자재 취급 프로젝트에 맞춤형 단조 체인 구성 요소 또는 도면에 제작된 기타 합금강 부품이 필요한 경우 2D 도면, 재료 및 열처리 요구 사항, 수량 및 사용 가능한 조립 정보를 보내주십시오.
베스트프로의 엔지니어링 팀은 견적 전에 단조 타당성, 툴링, 가공 여유 및 중요한 검사 사항을 검토할 수 있습니다. 우리는 고객 도면에 맞춰 맞춤형 단조 부품을 제조합니다. 주변 체인이나 기계 조립품은 고객이 직접 설계합니다.
실제 제조 검토 및 견적을 받으려면 도면과 프로젝트 요구 사항을 공유하세요.
